輪轂罩多頭超聲波焊接設備
設備圖片
設備詳情
| 輪轂多頭超聲波焊接設備型號：BY-14080CSB（QDS) | |
| 產品介紹 | ◆此設備已應運用于汽車輪轂左右鏡像件的超聲波焊接。焊接點位30個。 |
| ◆可預存10套焊接程序，數據接口可與生產線聯動運行 。 | |
| ◆ 配備人機界面，中英文界面操作更直觀 。 | |
| ◆冷卻系統采用吹氣風冷。 | |
| ◆生產節拍35S-45S。 | |
| 人機工程 | ◆安全性：設備配備安裝防護光柵。 |
| ◆權限管理：設備設置管理員和操作員權限。 | |
| ◆工作臺面高度在900MM。（站姿操作） | |
| ◆設備啟動方式，采用單手啟動。 | |
| 設備能力 | ◆濫操作驗證（不按照標準流程操作設備有保護)。 |
| 質量追溯 | ◆產能記錄要求。 |
| ◆報警故障代碼及其記錄。 | |
| ◆人機界面-人機界面目視化信息包括當前操作步驟，報警信息及解決方法。 | |
| ◆IMS交互功能：支持以太網通訊，設備具備二維碼掃碼識別功能，相關焊接數據可記錄并可將該數據推送至公司IMS系統。（此功能根據客戶要求定制。） | |
| 電器布局 | ◆鎖定功能-當產品在檢測NG時，該產品被鎖定在本工位（需要有指定人員解鎖）。 |
| 安全 | ◆設備報警,在人機界面上顯示故障信息或有相應的故障。 |
| ◆控制系統電壓DC24 。 | |
| ◆I/O-各站I/O有 10% 余量,以便以后擴展。 | |
| 技術參數 | ◆設備外形尺寸（L)5000MM*（W)1400MM*（H)2500MM。 |
| ◆設備最大容模尺寸(L)1400MM*(W)800MM*(H)600MM。 | |
| ◆電源規格: 3相380V 50Hz，若有特殊需求，需客戶確認。 | |
| ◆氣源規格: 4Kg/cm2-6Kg/cm2(約0.4MPA-0.6MPA)。 | |
| ◆可適應環境溫度Temperature : -5℃～４0℃ | |
| ◆可適應環境濕度Humidity : ２０％～８０％ | |
| ◆傳動部分噪音不超過70 分貝。 | |

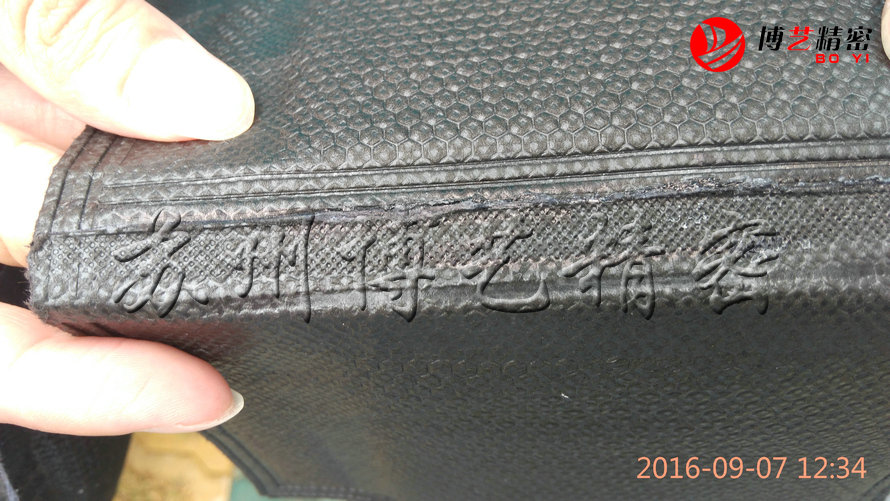

焊接樣品
