機械手超聲波自動焊接機
設備圖片
設備詳情
| 機器人超聲波柔性焊接機型號：BY-100CSB(SF) | |

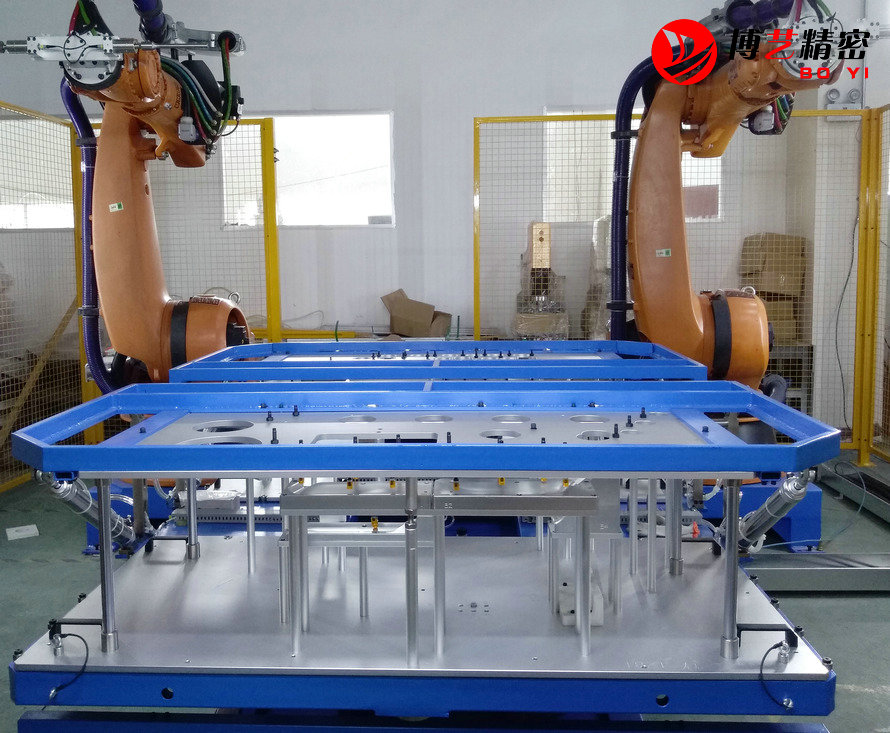

| 產品介紹 | ◆此設備用于鉚點形狀一致，種類較少的塑料件超聲波鉚焊，機器人臂展1000mm,同時采用兩臺六軸機器人4套超聲波焊頭逐個焊接。 |
| ◆通過第六軸旋轉切換超聲波焊接頭，實現不同形狀鉚點的鉚接。 | |
| ◆ 可預存10套焊接程序，數據接口可與生產線聯動運行 。 | |
| ◆ 瑞士TELSONIC超聲波焊接套件，體積小，發力穩定。 | |
| ◆ 配備人機界面，中英文界面操作更直觀 。 | |
| ◆單點鉚接時間3S。 | |
| 人機工程 | ◆安全性：設備配備急停按鈕，安全防護欄，安全區光柵。 |
| ◆權限管理：設備設置管理員和操作員權限。 | |
| ◆工作臺面高度在900MM左右。 | |
| ◆設備啟動方式，單點啟動。 | |
| 設備能力 | ◆濫操作驗證（不按照標準流程操作設備有保護)。 |
| 質量追溯 | ◆設備具有有限記憶功能，可將生產過程中的必要參數記錄，并輸出（需客戶提出相應要求）。 |
| ◆報警故障代碼及其記錄。 | |
| ◆人機界面-人機界面目視化信息包括當前操作步驟，報警信息及解決方法。 | |
| ◆IMS交互功能：支持以太網通訊，設備具備二維碼掃碼識別功能，運行數據可記錄并可將該數據推送至公司IMS系統。（此功能根據客戶要求定制。） | |

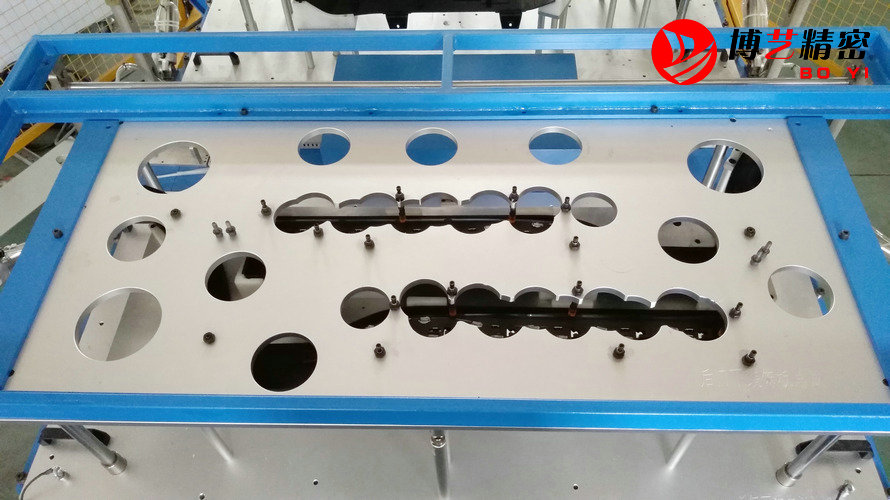

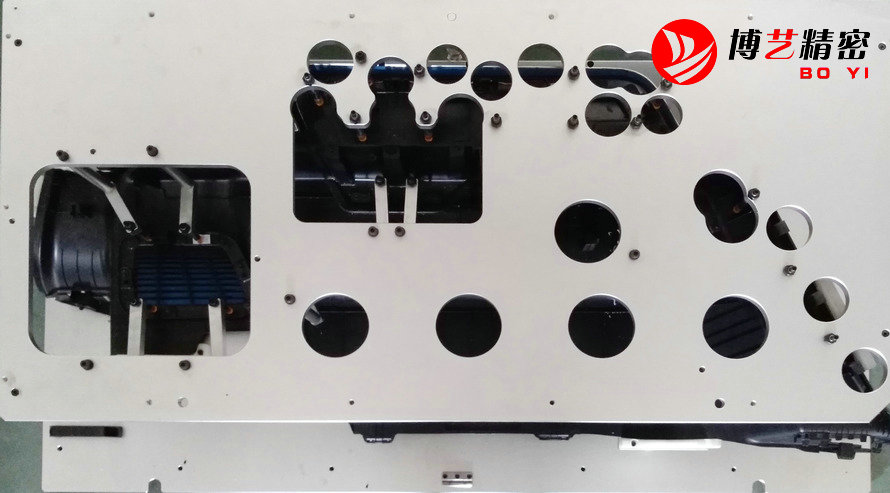

| 設備工裝夾具 | ◆設備轉盤式設計，具有取放件和焊接兩個工位，取放件與焊接互不影響，同時進行，提高設備效率。 |
| 快速換模 | ◆設備的部件采用定位銷等簡單快速可靠的固定方式，無須專用工具可實現換模。 |

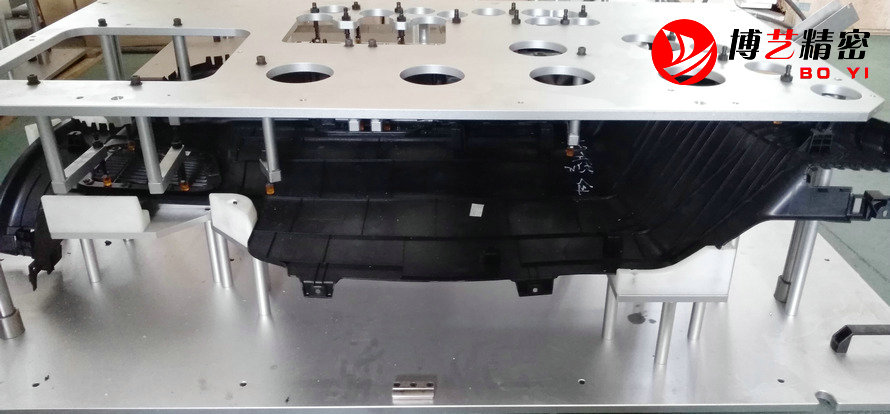

| ◆設備焊接位置設備通過氣缸夾具給產品自動定位，確保焊接位置準確。 | |
| 電器布局 | ◆設備具有防呆功能，通過傳感器判斷產品放置方向錯誤或產品型號錯誤等，如果放置錯誤人機界面會有報警信息，三色燈顯示故障。 |
| 安全 | ◆鎖定功能-當產品放置錯誤或型號不是生產型號時，該產品被鎖定在本工位（需要有指定人員解鎖）。 |
| ◆設備報警,在人機界面上顯示故障信息或有相應的故障。 | |
| ◆控制系統電壓DC24 。 | |
| ◆I/O-各站I/O有 10% 余量,以便以后擴展。 | |
| 技術參數 | ◆設備外形尺寸（安全圍欄）（L)4500MM*（W)4200MM*（H)2200MM。 |
| ◆設備最大鉚接產品尺寸（單件）(L)1200MM*(W)800MM*(H)350MM。 | |
| ◆電源規格: 3相380V 50Hz，若有特殊需求，需客戶確認。 | |
| ◆氣源規格: 4Kg/cm2-6Kg/cm2(約0.4MPA-0.6MPA)。 | |
| ◆可適應環境溫度Temperature : -5℃～４0℃ | |
| ◆可適應環境濕度Humidity : ２０％～８０％ | |
| ◆傳動部分噪音不超過90 分貝。 | |

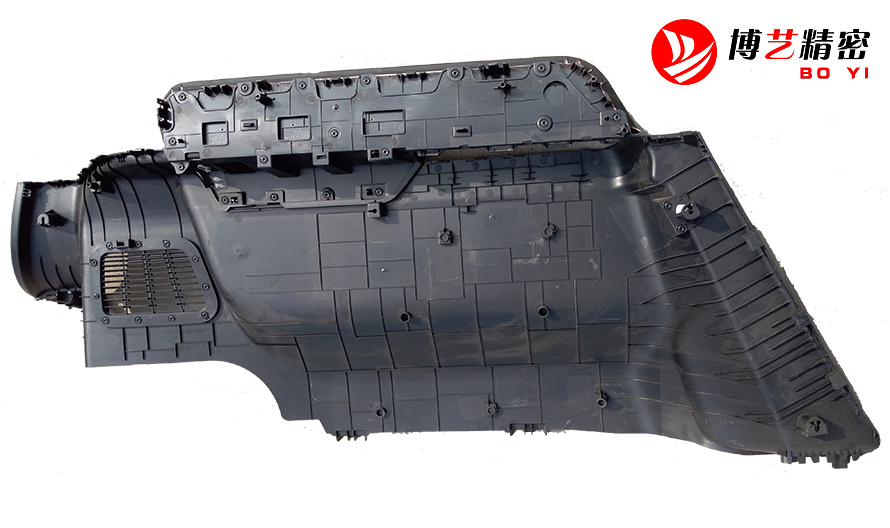

焊接樣品
