雙伺服旋熔焊接機

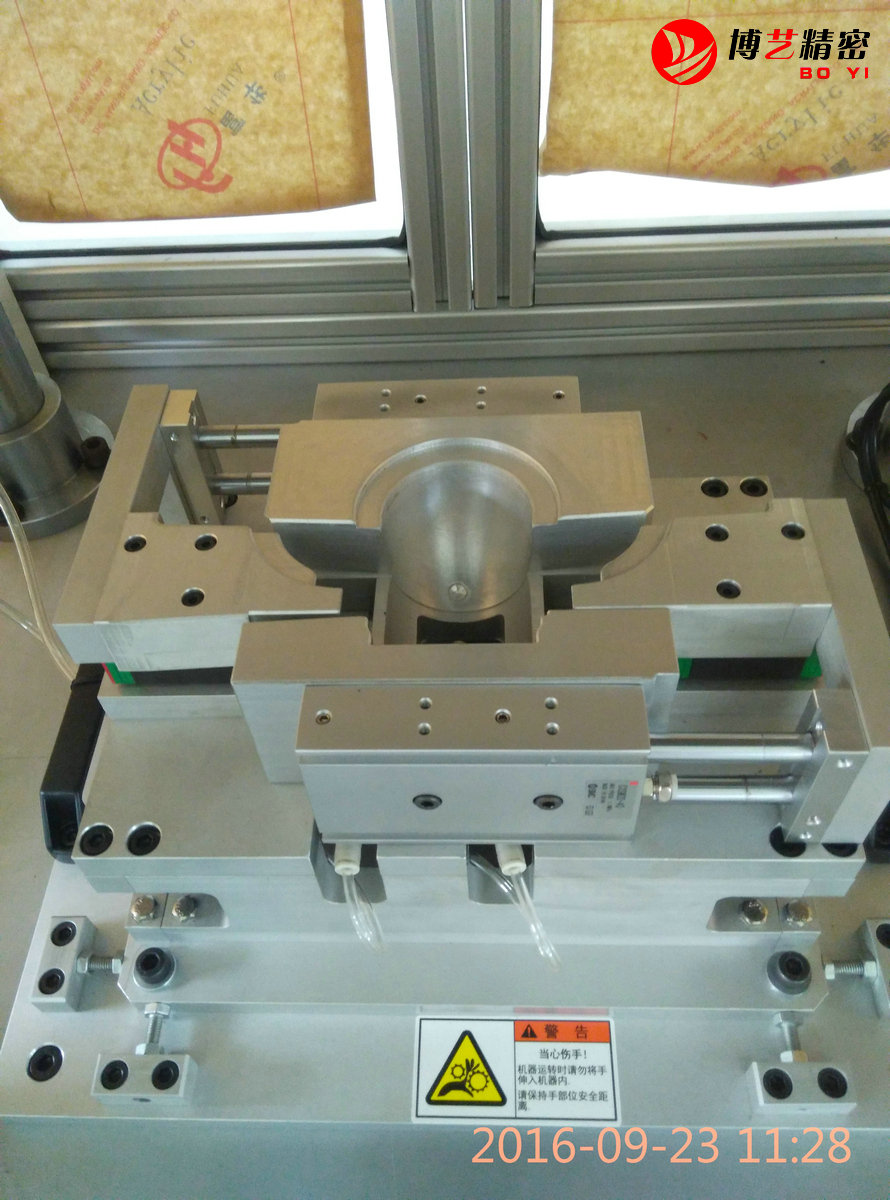

設備圖片
設備詳情
| 雙伺服旋熔機-設備型號：BY-580XR(SF) | |
| 產品介紹 | ◆此設備已應運用于濾芯焊接，標準機型。 |
| ◆大功率雙伺服旋轉機構模塊化的設計，對有角度控制精度更高，設備重復定位誤差0.05MM。 | |
| ◆ 可預存10套焊接程序，數據接口可與生產線聯動運行 。 | |
| ◆ 同類型的產品可以通過跟換仿形治具實現通用。 | |
| ◆ 配備人機界面，中英文界面操作更直觀 。 | |
| ◆ 采用日本安川大功率伺服電機/米思米同步輪、同步帶/榮大軸承。 | |
| ◆機器整體方管和鈑金焊接，加強整體剛性，運行時更穩定。 | |
| ◆生產節拍25S-35S。 | |
| 人機工程 | ◆安全性：設備配備安裝防護光柵，以及防燙傷安全警示安全擋板。 |
| ◆權限管理：設備設置管理員和操作員權限。 | |
| ◆工作臺面高度在900MM。 | |
| ◆設備啟動方式，采用雙手啟動。 | |
| 設備能力 | ◆濫操作驗證（不按照標準流程操作設備有保護)。 |
| 質量追溯 | ◆產能記錄要求。 |
| ◆報警故障代碼及其記錄。 | |
| ◆人機界面-人機界面目視化信息包括當前操作步驟，報警信息及解決方法。 | |
| ◆IMS交互功能：支持以太網通訊，設備具備二維碼掃碼識別功能，熱板溫度、位移、熱板時間數據可記錄并需要將該數據推送至公司IMS系統。（此功能根據客戶要求定制。） | |
| 設備工裝夾具 | ◆臺面式工裝、懸臂式人機界面，方便參數的修改和調整。 |
| 快速換模 | ◆設備的夾具固定采用定位銷等簡單快速可靠的固定方式，無須專用工具。 |
| ◆設備的夾具的氣動部分和傳感器部分,設計有快速插拔。 | |
| ◆快速換模時間10-15分鐘。 | |
| 電器布局 | ◆設備工裝有傳感器識別, PLC選擇的型號與當前的夾具不同,要報警。 |
| 安全 | ◆鎖定功能-當產品在檢測NG時，該產品被鎖定在本工位（需要有指定人員解鎖）。 |
| ◆設備報警,在人機界面上顯示故障信息或有相應的故障。 | |
| ◆控制系統電壓DC24 。 | |
| ◆I/O-各站I/O有 10% 余量,以便以后擴展。 | |
| 技術參數 | ◆設備外形尺寸（L)1000MM*（W)800MM*（H)2200MM。 |
| ◆設備最大容模尺寸(L)580MM*(W)300MM*(H)400MM。 | |
| ◆電源規格: 3相380V 50Hz，若有特殊需求，需客戶確認。 | |
| ◆氣源規格: 4Kg/cm2-6Kg/cm2(約0.4MPA-0.6MPA)。 | |
| ◆可適應環境溫度Temperature : -5℃～４0℃ | |
| ◆可適應環境濕度Humidity : ２０％～８０％ | |
| ◆傳動部分噪音不超過70 分貝。 | |
| ◆機器總功率：6KW | |

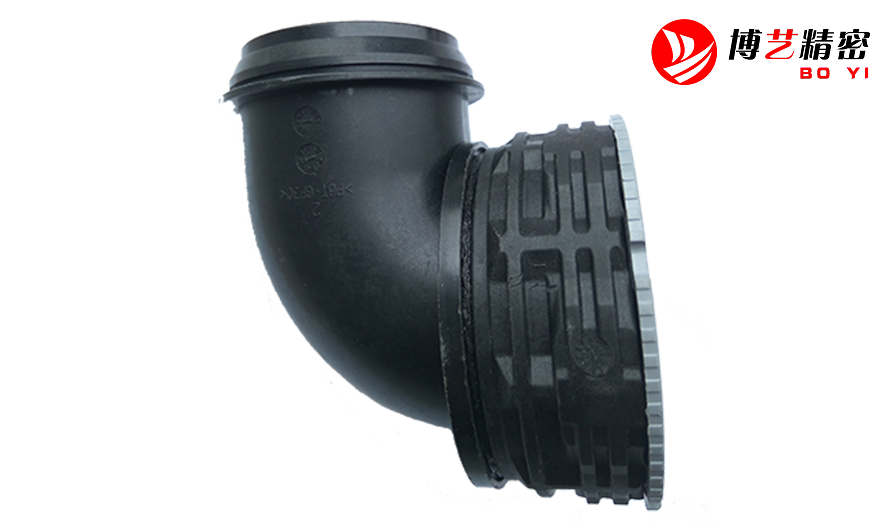

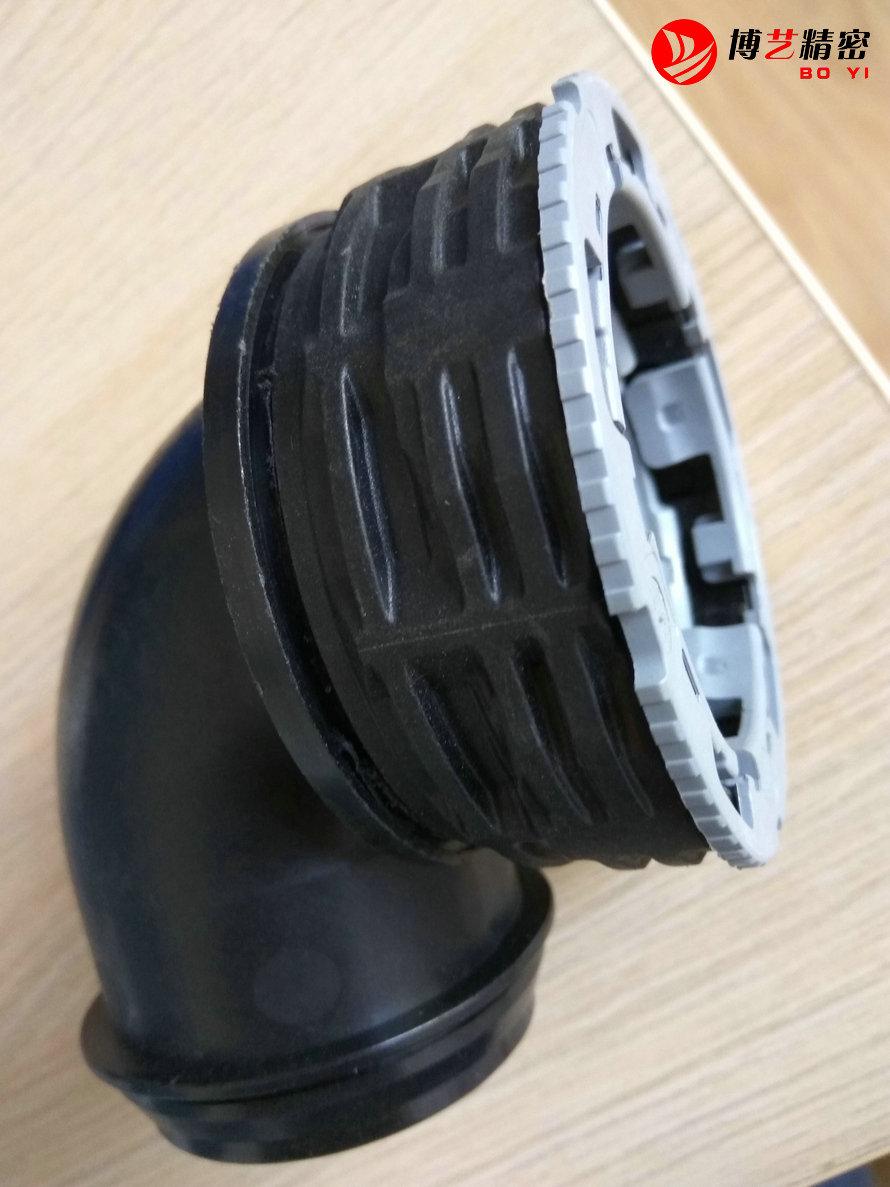

焊接樣品
