多頭超聲波焊接設備-非標定制

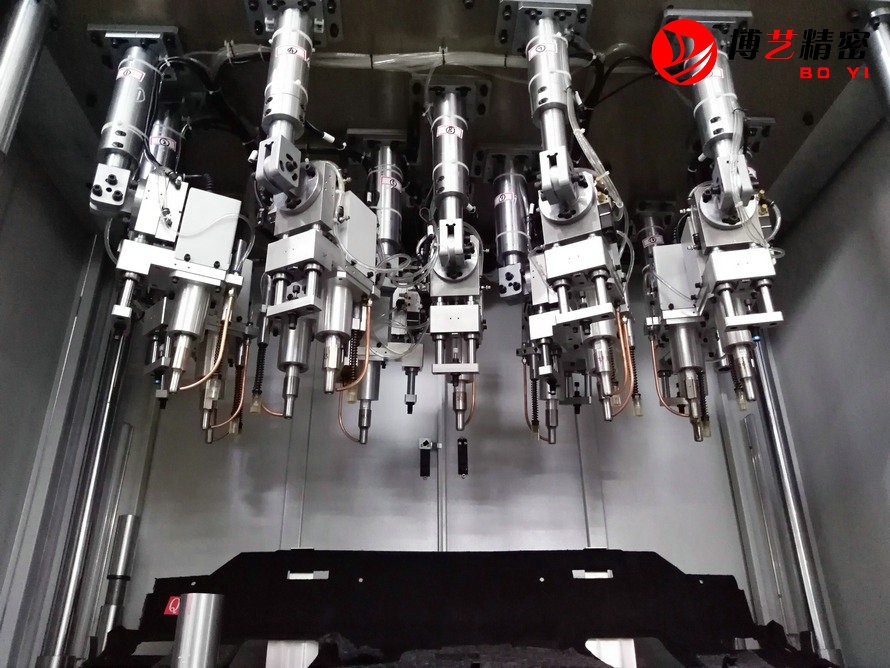

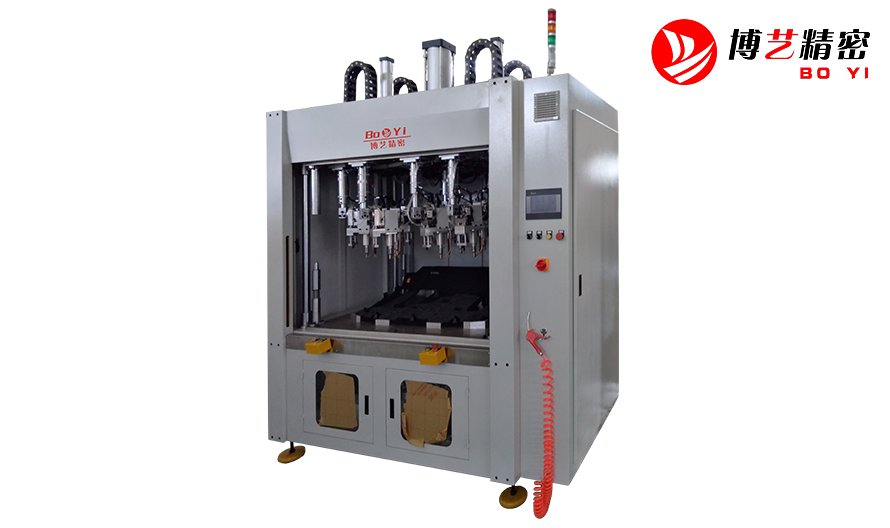

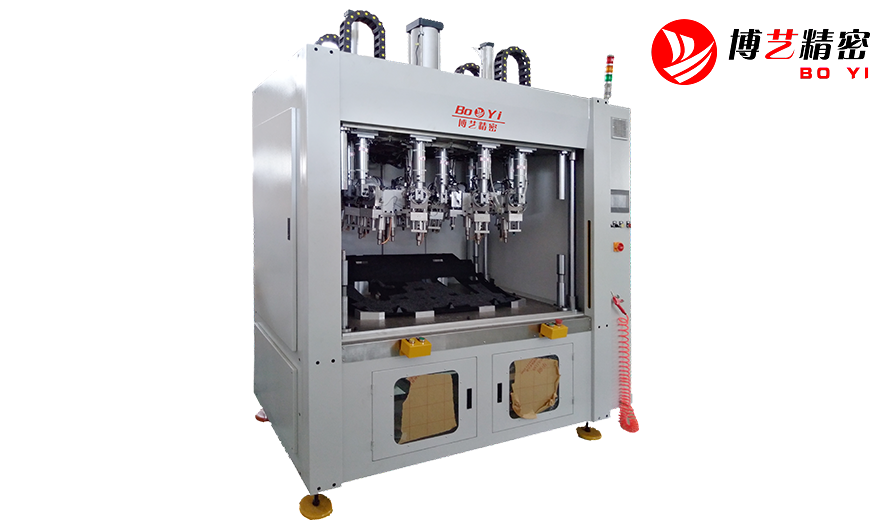

設備圖片
設備詳情
| 多頭超聲波焊接設備型號：BY-12080CSB（QD) | |
| 人機工程 | ◆此設備已應運用于汽車衣帽架等產品的超聲波焊接，焊接點位10個。 |
| 設備簡介 | ◆ 可預存10套焊接程序，數據接口可與生產線聯動運行 。 |
| ◆ 配備人機界面，中英文界面操作更直觀 。 | |
| ◆冷卻系統采用吹氣風冷。 | |
| ◆生產節拍35S-45S。 | |
| ◆安全性：設備配備安裝防護光柵。 | |
| ◆權限管理：設備設置管理員和操作員權限。 | |
| ◆工作臺面高度在900MM。（站姿操作） | |
| ◆設備啟動方式，采用雙手啟動。 | |
| 設備能力 | ◆濫操作驗證（不按照標準流程操作設備有保護)。 |
| 質量追溯 | ◆產能記錄，焊接參數記錄。 |
| ◆報警故障代碼及其記錄。 | |
| ◆人機界面-人機界面目視化信息包括當前操作步驟，報警信息及解決方法。 | |
| ◆IMS交互功能：支持以太網通訊，設備具備二維碼掃碼識別功能，相關參數數據可記錄，并可將該數據推送至公司IMS系統。（此功能根據客戶要求定制。） | |
| 設備工裝夾具 | ◆設備可獨立配備換模小車。（此項根據客戶要求定制） |
| 快速換模 | ◆設備的夾具固定采用定位銷定位，無需專用工具，可實現快更換夾具。 |
| ◆設備的夾具的氣動部分和傳感器部分,設計有快速插拔。 | |
| ◆快速換模時間10-15分鐘。 | |
| 電器布局 | ◆設備工裝有傳感器識別, 如果安裝工裝與控制程序設置工裝型號不同，設備控制程序?qū)?bào)警，并鎖定設備。 |
| 安全 | ◆鎖定功能-當產品在檢測NOK時，該產品被鎖定在本工位（需要有指定人員解鎖）。 |
| ◆設備報警：設備出現故障，人機界面上會顯示故障信息并簡單描述原有，提升設備維護人員解決對應問題。 | |
| ◆控制系統電壓DC24 。 | |
| ◆I/O-各站I/O有 10% 余量,以便以后擴展。 | |
| ◆設備外形尺寸（L)2000MM*（W)1200MM*（H)2500MM。 | |
| ◆設備最大容模尺寸(L)1200MM*(W)800MM*(H)600MM。 | |
| ◆電源規格: 3相380V 50Hz，若有特殊需求，需客戶確認。 | |
| ◆氣源規格: 4Kg/cm2-6Kg/cm2(約0.4MPA-0.6MPA)。 | |
| ◆可適應環境溫度Temperature : -5℃～４0℃ | |
| ◆可適應環境濕度Humidity : ２０％～８０％ | |
| ◆傳動部分噪音不超過70 分貝。 | |

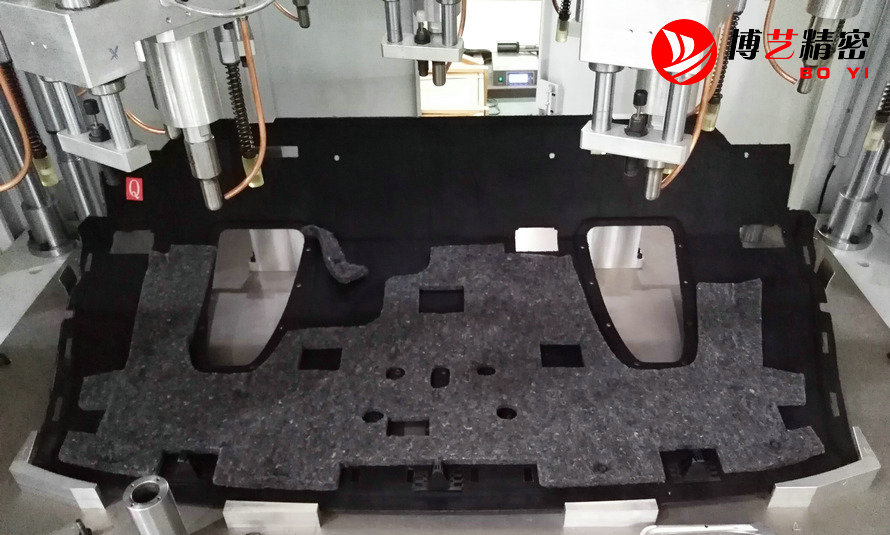

焊接樣品
